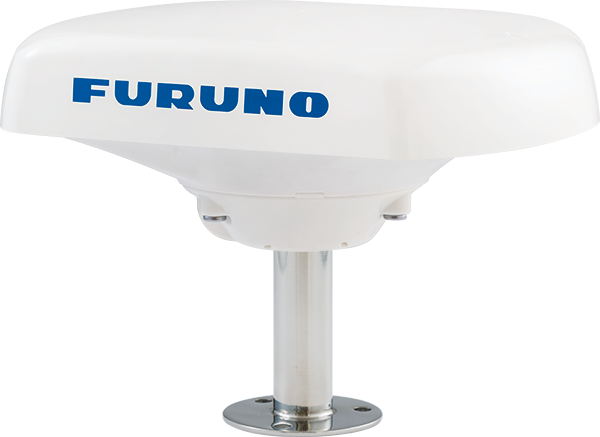

Thiết kế bốn ăng-ten cho độ chính xác cực cao
Sử dụng bốn ăng-ten GNSS riêng biệt để đạt được độ phản hồi tối ưu, SCX-20 và SCX-21 đã thiết lập một tiêu chuẩn mới về khả năng định hướng đáng tin cậy và chính xác cho tất cả các thiết bị điện tử hàng hải của bạn.

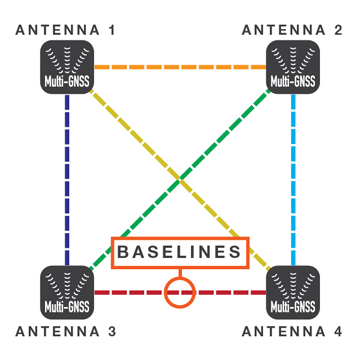

Theo truyền thống, La bàn vệ tinh™ tính toán hướng bằng một đường cơ sở giữa hai ăng-ten; bốn ăng-ten của SCX-20/21 có thể tính toán hướng bằng bất kỳ một trong sáu đường cơ sở được vẽ giữa bốn ăng-ten.
Thiết kế bốn ăng-ten chưa từng có của SCX-21 cho phép tính toán thông tin hướng, pitch/roll/heave cực kỳ chính xác. Đây là giải pháp hoàn hảo cho các tàu có cấu trúc phức tạp, nơi tầm nhìn của vệ tinh đôi khi có thể bị cản trở.
Antenna Ăng-ten
Baselines Đường cơ sở
Độ chính xác vượt trội cho tất cả các cảm biến của bạn
SCX-21 nâng cao hiệu suất của các thiết bị trên tàu như radar, máy dò cá, sonar và hệ thống lái tự động. Thông tin hướng chính xác giúp NAVpilot của bạn duy trì hướng đi tốt hơn, tiết kiệm thời gian, nhiên liệu và tiền bạc trong mỗi chuyến đi; đồng thời, thông tin chính xác về pitch/roll/heave giúp ổn định màn hình hiển thị của nhiều máy dò cá và sonar Furuno, cho phép hiển thị chính xác ngay cả trong điều kiện biển động nhất.
Radar Plotter

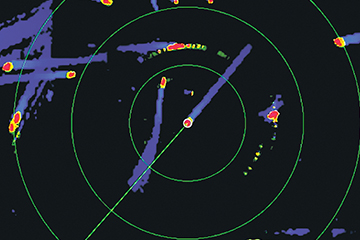

Khi kết nối SCX-21 với radar Furuno, vết âm dội thật sẽ hiển thị, giúp xác định chuyển động của tàu mình cũng như chuyển động của các tàu khác. Dữ liệu tốc độ và hướng chính xác đảm bảo vết mục tiêu được hiển thị mượt mà và chính xác, không bị hình dạng răng cưa, ngoằn ngoèo thường thấy ở la bàn có độ lệch cao.
VẾT MỤC TIÊU CHUYỂN ĐỘNG THẬT
Dò cá
Ngay cả khi biển động mạnh, khả năng bù độ nhấp nhô (heave) chính xác từ SCX-21 cho phép các Máy dò cá như FCV-1150 hoặc NavNet TZtouch/TZtouch2/TZtouch3 hiển thị cho bạn hình ảnh chân thực về đáy biển, không có hiện tượng gợn sóng do điều kiện biển gây ra.

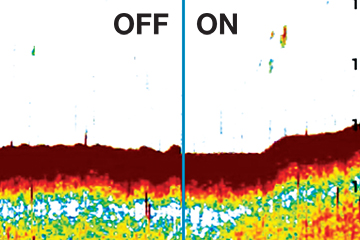

BÙ ĐỘ NHẤP NHÔ

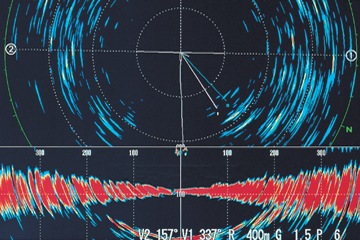

Sonar
Thông tin chính xác về lắc dọc và lắc ngang (pitch/roll) cho phép Furuno Sonar hiển thị hình ảnh ổn định, ngay cả trong thời tiết xấu.
BÙ LẮC DỌC VÀ LẮC NGANG

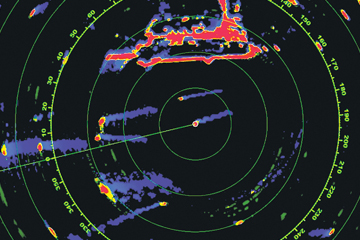

Hiện tượng âm dội Radar bị ngoằn ngoèo
FURUNO SCX-20/21
Khi được kết nối với Furuno SCX-20/21, vết âm dội của Radar giữ ổn định và hiển thị rõ nét nhờ độ chính xác đáng kinh ngạc của SCX-20/21.

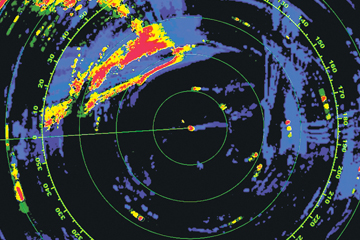

Công ty A
La bàn vệ tinh của Công ty A không thể duy trì hướng ổn định, khiến cho các vết âm dội gần như không thể hiểu được.

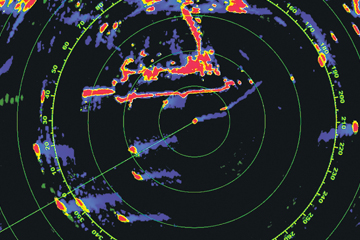

Công ty B
Độ chính xác về hướng của Công ty B dao động +/- 3˚ với tốc độ nhật chậm hơn, gây ra vết âm dội có dạng khá ngoằn ngoèo.

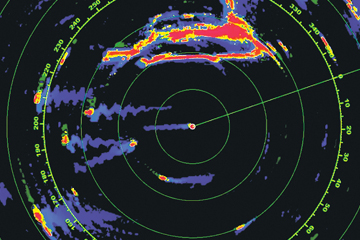

Công ty C
Độ chính xác về hướng của Công ty C dao động +/- 5˚ với tốc độ cập nhật nhanh hơn, gây ra vết âm dội không thể phân biệt được và gây nhầm lẫn.
(Chính xác hơn SCX-20/21 < CÔNG TY B < CÔNG TY C < CÔNG TY A Ít chính xác)

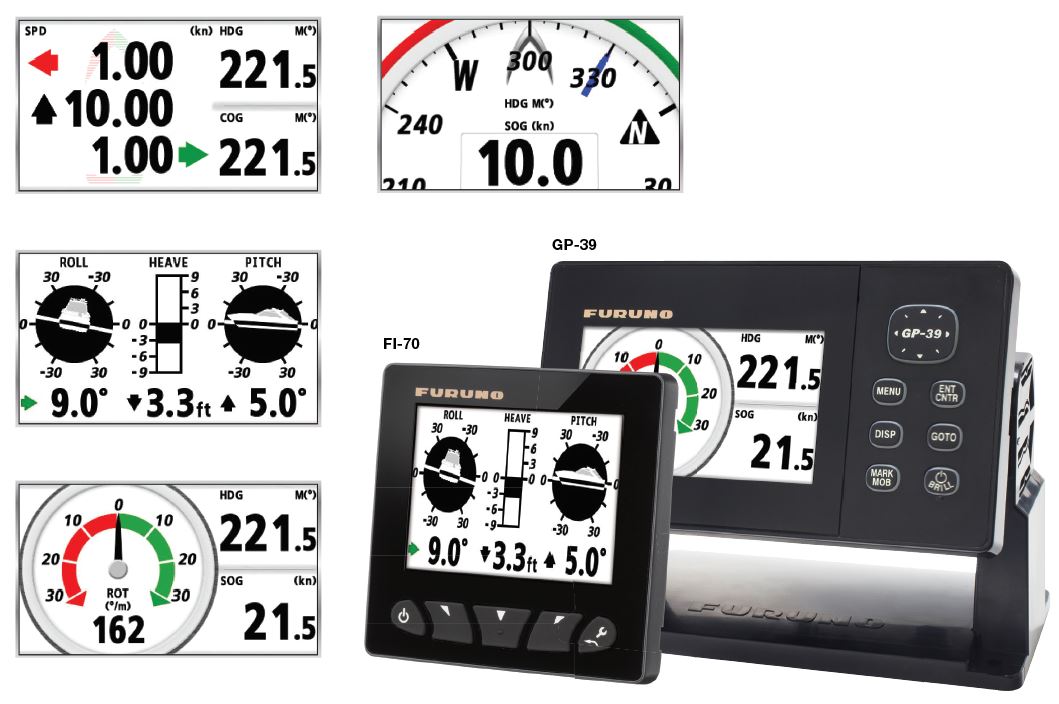

Cung cấp dữ liệu quan trọng
Kết nối dễ dàng với các hệ thống Furuno hiện có để nâng cao nhận thức của bạn về tàu và khu vực xung quanh bằng cách hiển thị thông tin quan trọng trên nhiều sản phẩm, bao gồm NavNet TZtouch MFD*, FI-70* và GP-39! Việc thiết lập ban đầu có thể được thực hiện từ GP-39.
*Cần có bộ chuyển đổi NMEA0183 - NMEA2000
• Tốc độ 3 trục
• Pitch, Roll, Heave
• Tốc độ xoay trở (RoT)
• Hướng (HDG)
Hoàn hảo cho các hệ thống NavNet TZtouch MFD*, NAVpilot-300* và WASSP
*Yêu cầu bộ chuyển đổi NMEA0183-NMEA2000.
Xuất ra chính xác Thời gian, Vị trí, Hướng, COG/SOG, ROT, Roll/Pitch/Heave, tốc độ 3 trục, nhiệt độ và áp suất không khí
Độ chính xác chưa từng có về hướng cho Radar, Sonar và thiết bị hàng hải
Sử dụng bốn ăng-ten đa GNSS (GPS, QZSS, GLONASS, Galileo)
Độ chính xác hướng 1.0 độ, độ chính xác tốc độ 0.02 knot
Ăng-ten nhẹ - chỉ 1.0kg!

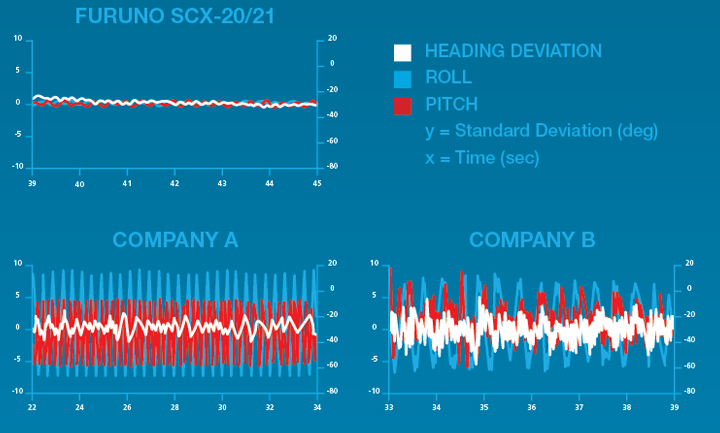

Một sự so sánh nói lên tất cả
FURUNO SCX-20/21
ĐỘ LỆCH HƯỚNG
ROLL
PITCH
y = Độ lệch chuẩn (độ)
x = Thời gian (giây)
Điều kiện thử nghiệm:
Roll - Biên độ 20°, chu kỳ 10 giây
Pitch - Biên độ 10°, chu kỳ 6 giây
Hướng - 5°, chu kỳ 15 giây
Tiêu chuẩn - ISO22090-3 (2015)
Untitled Document
TỔNG QUÁT
| |
SCX-21 |
| Tần số |
1575.42 MHz (GPS/Galileo/QZSS/SBAS)
1602.5625 MHz (GLONASS)
|
|
Mã theo dõi |
C/A (GPS/QZSS/SBAS), E1B (Galileo), L1OF (GLONASS) |
| Độ chính xác hướng |
Heading/Roll/Pitch: 1.0° rms (tĩnh) 0.5° rms (động) |
Truy theo
|
45°/giây
|
| Thời gian ổn định |
Khoảng 60 giây |
Độ chính xác Vị trí
|
GPS: Xấp xỉ 5m (2 drms, HDOP < 4)
MSAS: Xấp xỉ 4m (2 drms, HDOP < 4)
WAAS: Xấp xỉ 3m (2 drms, HDOP < 4)
|
| Giao tiếp |
3 cổng NMEA0183, Tx 3 Ch, Rx 2 Ch
1 cổng PPS, RS485, phát hiện cạnh tăng |
| Nhiệt độ |
-25°C đến +55°C (bảo quản: -30°C đến 70°C) |
| Chống nước |
IP56 |
| Nguồn điện |
12-24 VDC: 0.2-0.1 A |
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
